屏幕坐标系

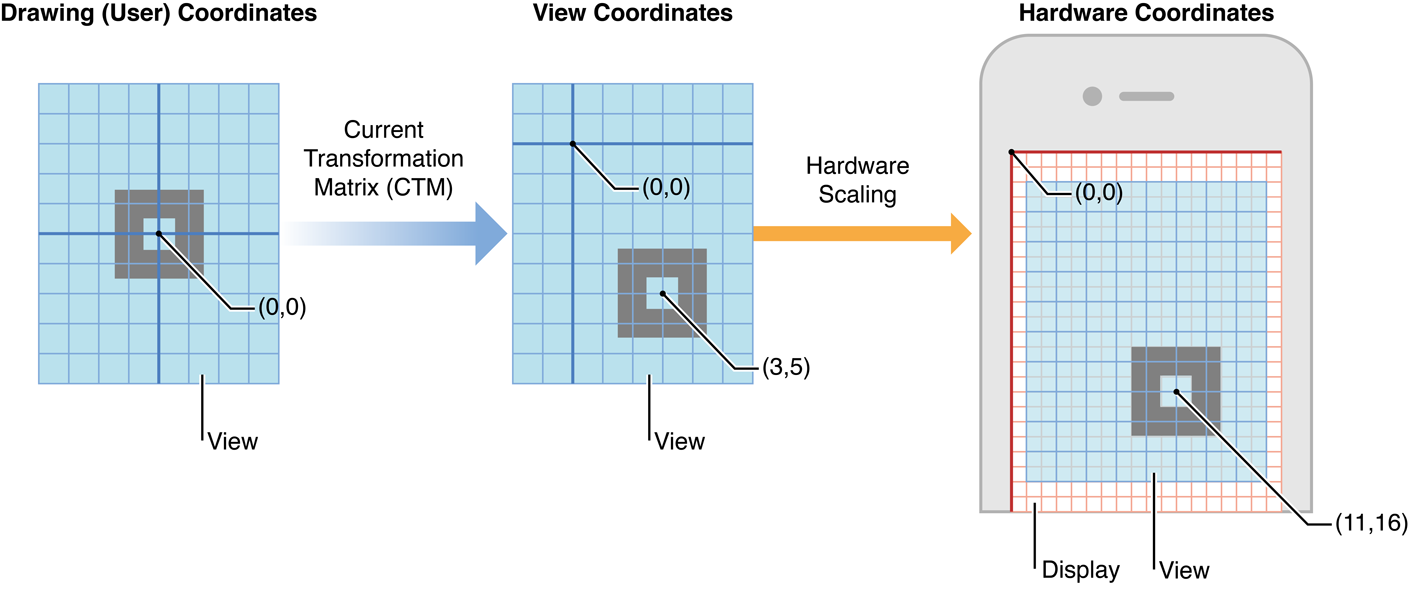

请先将设备的 屏幕方向锁 关闭，保持听筒在上，将设备 竖直 握持。其坐标系如下图 Hardware Coordinates 所示：

Screen_Coordinates.001

XXTouch Elite 始终以物理像素为单位，使用硬件分辨率坐标系，即 Hardware Coordinates，而不是逻辑分辨率坐标系 Logical Coordinates 或者视图坐标系 View Coordinates。有关不同设备的坐标系，请参阅：

设备默认方向与受影响的模块​

本章所述均基于硬件分辨率坐标系（物理像素）。此外，XXTouch Elite 针对不同设备规定了默认方向，影响常见功能对坐标的解释方式。

默认方向​

出于历史原因，本文档中出现的 “HOME 键在下” 等说法，均可理解为对应设备的默认方向；同理，“HOME 键在左/右/上” 等描述也分别指代与之对应的方向约定。

iPhone：竖直向上（Portrait）。该默认方向适用于屏幕截取、模拟点击、录制回放和脚本 UI 等操作。

Bezel_iPhone

iPad：正对屏幕，充电接口位于右侧（横屏向右）为默认方向。

Bezel_iPad

影响范围​

  • 屏幕相关操作：截图、区域裁剪、取色与图像识别等，若未显式修改，将按默认方向解析坐标。
  • 触控交互：点击、滑动等手势坐标；录制的轨迹会在默认方向下回放。
  • 录制与回放：手势路径以硬件坐标存储，除非重新配置，否则按默认方向执行。
  • 脚本 UI 与覆盖层：使用绝对屏幕坐标的 UI/Overlay 组件遵循相同的方向规则。
  • 图像/模板复用：在某一方向下制作的模板/截图，应在相同方向下使用；或通过 screen.init 进行旋转/归一化。

在脚本中切换坐标系​

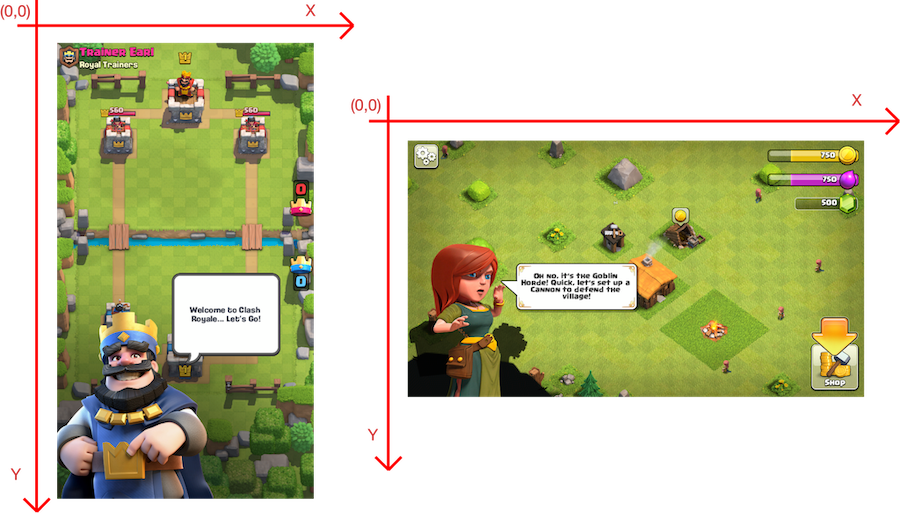

如需调整，请使用 screen.init 在脚本中显式设定工作坐标系。底层仍以硬件像素运作。建议在脚本开头明确设置预期方向。

Screen_Coordinates.002
