屏幕模块

屏幕模块 - screen

• 标有 🌟 的函数调用会产生一个新的 图片对象。
• 标有 📲 的函数调用在非 屏幕保持状态 时，会隐式获取当前屏幕内容，详见 保持屏幕。

初始化旋转坐标系 (screen.init)

声明

原坐标系 = screen.init(坐标系)

参数及返回值

• 坐标系 枚举型
  • 0 表示竖屏 HOME 在下
  • 1 表示横屏 HOME 在右
  • 2 表示横屏 HOME 在左
  • 3 表示竖屏 HOME 在上
• 原坐标系
  • 枚举型，返回这个函数调用之前使用的坐标系

说明

初始化 屏幕模块 和 模拟触摸模块 共享的坐标系。

信息

使用以下别名调用也可以实现相同效果。

screen.init_home_on_bottom()    -- HOME 在下
screen.init_home_on_right()     -- HOME 在右
screen.init_home_on_left()      -- HOME 在左
screen.init_home_on_top()       -- HOME 在上

示例

screen.init

screen.init(0)    -- HOME 在下
screen.init(1)    -- HOME 在右
screen.init(2)    -- HOME 在左
screen.init(3)    -- HOME 在上

获取旋转坐标系 (screen.orientation)

声明

坐标系 = screen.orientation()

参数及返回值

• 坐标系 枚举型
  • 0 表示竖屏 HOME 在下
  • 1 表示横屏 HOME 在右
  • 2 表示横屏 HOME 在左
  • 3 表示竖屏 HOME 在上

说明

获取当前 屏幕模块 和 模拟触摸模块 共享的坐标系。

备注

• screen.ORIENTATION_HOME_ON_BOTTOM 表示竖屏 HOME 在下
• screen.ORIENTATION_HOME_ON_RIGHT 表示横屏 HOME 在右
• screen.ORIENTATION_HOME_ON_LEFT 表示横屏 HOME 在左
• screen.ORIENTATION_HOME_ON_TOP 表示竖屏 HOME 在上

坐标旋转转换 (screen.rotate_xy)

声明

旋转后的横坐标, 旋转后的纵坐标 = screen.rotate_xy(横坐标, 纵坐标, 旋转方向)

参数及返回值

• 横坐标, 纵坐标
  • 整数型，需要旋转的坐标
• 旋转方向 整数型
  • 0 表示不旋转
  • 1 表示往左 90 度旋转
  • 2 表示往右 90 度旋转
  • 3 表示 180 度旋转
• 旋转后的横坐标, 旋转后的纵坐标
  • 整数型，返回使用 旋转方向 作为选项旋转后的坐标

说明

坐标旋转转换，通常用于将竖屏坐标转换成横屏坐标。

示例

screen.rotate_xy

rx, ry = screen.rotate_xy(100, 200, 1)

获取屏幕尺寸 (screen.size)

声明

屏宽, 屏高 = screen.size()

参数及返回值

• 屏宽 整数型
• 屏高 整数型

说明

经过 iOS 系统缩放、重采样后的屏幕尺寸，单位为 像素（pixel）。

信息

返回值不受当前春板或者应用的的横竖屏状态影响，但是受 放大模式 影响。

示例

screen.size

-- 根据分辨率判断设备类型
local width, height = screen.size()
if width == 750 and height == 1334 then
  -- 标准模式的 iPhone 6S, 7, 8
elseif width == 640 and height == 1136 then
  -- 放大模式的 iPhone 6S, 7, 8
end

📲 保持屏幕 (screen.keep)

声明

获取屏幕内容计数 = screen.keep()

参数及返回值

• 获取屏幕内容计数
  • 整数型，返回当前脚本进程获取屏幕内容的次数

说明

在当前脚本进程中获取一份当前屏幕内容的副本，并进入 屏幕保持状态，获取屏幕内容计数 发生自增。

• 在 屏幕保持状态 下，多次调用取色、找色、截图或找图等 📲 函数，将持续基于保持的副本进行运算，而不会重复获取新的屏幕内容。
• 在 屏幕保持状态 下，获取屏幕内容计数 不会增加。
• 调用 screen.unkeep 函数以退出 屏幕保持状态。

备注

只会刷新标有 📲 的函数的数据来源，而 不会 导致真实屏幕画面卡住不动。

示例

screen.keep

screen.keep()    -- 保持屏幕
for k = 1, 640, 10 do
  for j = 1, 960, 10 do
    color = string.format("%X", screen.get_color(k, j))  -- 格式化为十六进制文本
    sys.log("("..k..", "..j..") Color: "..color..".")    -- 输出到系统日志
  end
end
screen.unkeep()  -- 退出屏幕保持状态

备注

• 针对同一位置两行连续单独的 screen.get_color 调用可能取到不同的值。
• screen.keep 的情况下 screen.get_color 单独调用耗时会超过一次 screen.keep 的耗时。
• 调用 screen.keep 之后，再连续调用 50 次 screen.get_color 耗时可以等同于调用一次 screen.keep

退出屏幕保持状态 (screen.unkeep)

声明

获取屏幕内容计数 = screen.unkeep()

参数及返回值

• 获取屏幕内容计数
  • 整数型，返回当前脚本进程获取屏幕内容的次数

说明

取消 screen.keep 函数的效果，退出 屏幕保持状态。
退出 屏幕保持状态 后，每次调用取色、找色、截图或找图等 📲 函数，都会重新获取屏幕内容，获取屏幕内容计数 递增。

示例

• 参考 screen.keep 示例

📲 获取屏幕上某点颜色 (screen.get_color)

声明

颜色值 = screen.get_color(横坐标, 纵坐标)

参数及返回值

• 横坐标, 纵坐标
  • 整数型，代表目标点的坐标
• 颜色值
  • 整数型，返回目标点颜色的 RGB 值

示例

screen.get_color

local c = screen.get_color(512, 133)
if c == 0xffffff then
  sys.alert("坐标 (512,133) 是纯白色")
end

📲 获取屏幕上某点颜色 RGB (screen.get_color_rgb)

声明

红, 绿, 蓝 = screen.get_color_rgb(横坐标, 纵坐标)

参数及返回值

• 横坐标, 纵坐标
  • 整数型，代表目标点的坐标
• 红, 绿, 蓝
  • 整数型，返回目标点颜色的 R、G、B 值，取值范围 0 ~ 255

示例

screen.get_color_rgb

local r, g, b = screen.get_color_rgb(512, 133)
if r == 0xff and g == 0xff and b == 0xff then
  sys.alert("坐标 (512,133) 是纯白色")
end

📲 屏幕多点颜色匹配 (screen.is_colors)

声明

是否完全匹配 = screen.is_colors({
    {横坐标*, 纵坐标*, 颜色*},
    {横坐标*, 纵坐标*, 颜色*},
    ...
}[, 颜色相似度])

参数及返回值

• 横坐标*, 纵坐标*
  • 整数型，代表其中某点坐标
• 颜色*
  • 整数型，代表其中某点需要匹配的颜色值
• 颜色相似度
  • 整数型，可选，代表需要的颜色的相似度，取值范围 1 ~ 100，默认 100
• 是否完全匹配
  • 布尔型，所有点的颜色都匹配则返回 true，否则返回 false

说明

匹配屏幕上若干点的颜色。

示例

screen.is_colors

if screen.is_colors({
  { 509, 488, 0xec1c23 },  -- 如果坐标 (509, 488) 的颜色与 0xec1c23 相似度在 90% 以上
  { 514, 470, 0x00adee },  -- 同时坐标 (514, 470) 的颜色与 0x00adee 相似度在 90% 以上
  { 508, 478, 0xffc823 },  -- 同时坐标 (508, 478) 的颜色与 0xffc823 相似度在 90% 以上
  { 511, 454, 0xa78217 },  -- 同时坐标 (511, 454) 的颜色与 0xa78217 相似度在 90% 以上
  { 521, 433, 0xd0d2d2 },  -- 同时坐标 (521, 433) 的颜色与 0xd0d2d2 相似度在 90% 以上
}, 90) then                -- 则匹配
  sys.alert("匹配！")
else
  sys.alert("不匹配！")
end

📲 多点相似度模式找色 (screen.find_color)

声明

横坐标, 纵坐标 = screen.find_color({
    [find_all = 是否搜索多个结果],
    [max_results = 最大结果数],
    [max_miss = 允许最多未命中数],
    {起始点横坐标, 起始点纵坐标, 起始点颜色[, 起始点相似度]},
    {偏移点横坐标*, 偏移点纵坐标*, 偏移点颜色*[, 偏移点相似度*]},
    {偏移点横坐标*, 偏移点纵坐标*, 偏移点颜色*[, 偏移点相似度*]},
    ...
}[, 全局相似度, 左, 上, 右, 下])

参数及返回值

• 是否搜索多个结果
  • 布尔型，可选，这个标签设置为 true 会返回范围内所有匹配位置的一个表，格式为 {{x1, y1}, {x2, y2}, ...}，默认 false
• 最大结果数
  • 整数型，可选，当 find_all（是否搜索多个结果）标签设置为 true 的时候，这个表示最多返回结果数，最多可以设为 1000，默认 100
• 允许最多未命中数
  • 整数型，可选，可以允许最多的不匹配的点的数量，默认为 0，也就是全命中才算找到
• 起始点横坐标, 起始点纵坐标
  • 整数型，代表起始坐标，它并不是限制找色的范围为固定这一点，而仅仅是给偏移位置一个相对坐标，不理解就填 0, 0
• 起始点颜色
  • 整数型，代表需要搜索的那一点的颜色
• 起始点相似度
  • 整数型，可选，需要搜索的那一点颜色的相似度，取值范围 1 ~ 100，默认 100
• 偏移点横坐标*, 偏移点纵坐标*
  • 整数型，代表一个偏移位置坐标
• 偏移点颜色*
  • 整数型，代表偏移位置需要匹配的颜色
• 偏移点相似度*
  • 整数型，可选，偏移位置的颜色的相似度，取值范围 -100 ~ 100，默认 100，负相似度意味着匹配小于该绝对值的相似度
• 全局相似度
  • 整数型，可选，如果没有给单个点设置相似度，那么每一点都会用这个相似度，取值范围 1 ~ 100，默认 100
• 左, 上, 右, 下
  • 整数型，可选，搜索区域的左上角和右下角坐标，默认 全屏
• 横坐标, 纵坐标
  • 整数型，返回匹配色的第一个色的坐标，搜索失败返回 -1, -1

说明

使用相似度模式查找（模式匹配），获取区域中第一个完全匹配的多点颜色结构（模式）的位置。

不会吧，不会吧

不会有人手写这个匹配表吧？

示例

screen.find_color

x, y = screen.find_color({
  {  0,   0, 0xec1c23 },
  { 12,  -3, 0xffffff, 85 },
  {  5, -18, 0x00adee },
  { -1, -10, 0xffc823 },
  {  2, -34, 0xa78217 },
  { 12, -55, 0xd0d2d2 },
}, 90, 0, 0, 100, 100)
--
--[[
  在左上为 0, 0 右下为 100, 100 的区域找到第一点与 0xec1c23 相似度大于 90
  且它的相对坐标 (12, -3) 的位置的颜色与 0xffffff 相似度大于 85
  且它的相对坐标 (5, -18) 的位置的颜色与 0x00adee 相似度大于 90
  且 …（后面的同理）都能匹配的那个点
--]]
--
-- 等效代码如下：
--
x, y = screen.find_color({
  { 509, 488, 0xec1c23 },
  { 521, 485, 0xffffff, 85 },
  { 514, 470, 0x00adee },
  { 508, 478, 0xffc823 },
  { 511, 454, 0xa78217 },
  { 521, 433, 0xd0d2d2 },
}, 90, 0, 0, 100, 100)
--
--[[
  在左上为 0, 0 右下为 100, 100 的区域找到第一点与 0xec1c23 相似度大于 90
  且它的相对坐标 (521-509, 485-488) 的位置的颜色与 0xffffff 相似度大于 85
  且它的相对坐标 (514-509, 470-488) 的位置的颜色与 0x00adee 相似度大于 90
  且 …（后面的同理）都能匹配的那个点
--]]
--
-- 不换行无缩进就是这个效果：
x, y = screen.find_color({ {0,0,0xec1c23},{12,-3,0xffffff,85},{5,-18,0x00adee},{-1,-10,0xffc823},{2,-34,0xa78217},{12,-55,0xd0d2d2} }, 90, 0, 0, 100, 100)
--
x, y = screen.find_color({  -- 反匹配演示，在 5C 主屏幕运行可获得结果
  { 516,  288, 0xffffff },
  { 519,  286, 0xffffff },
  { 521,  289, 0xffffff },
  { 516,  296, 0xffffff },
  { 522,  297, 0xffffff },
  { 520,  295, 0xffffff, -10 },  -- 这一点颜色与 0xffffff 相似度小于 10 才匹配，下同
  { 515,  291, 0xffffff, -10 },
  { 518,  284, 0xffffff, -10 },
  { 523,  298, 0xffffff, -10 },
  { 514,  298, 0xffffff, -10 },
  { 514,  296, 0xffffff, -10 },
}, 90)  -- 不写区域参数表示全屏找
--
results = screen.find_color({  -- 范围匹配全输出演示
  {  527,  278, 0xde1d26 },
  {  524,  285, 0x007aff },
  {  555,  292, 0xe4ddc9 },
  {  536,  314, 0xffde02 },
  {  502,  291, 0xffde02 },
  {  502,  283, 0xe4ddc9 },
  find_all = true,  -- 带这个标签将返回范围所有匹配的位置的一个表，格式为 { {x1, y1}, {x2, y2}, ... }
}, 90)  -- 不写区域参数表示全屏找

📲 多点色偏模式找色 (screen.find_color)

声明

横坐标, 纵坐标 = screen.find_color({
    [find_all = 是否搜索多个结果],
    [max_results = 最大结果数],
    [max_miss = 允许最多未命中数],
    {起始点横坐标, 起始点纵坐标, {起始点颜色[, 起始点色偏]}},
    {偏移点横坐标*, 偏移点纵坐标*, {偏移点颜色*, 偏移点色偏*}},
    {偏移点横坐标*, 偏移点纵坐标*, {偏移点颜色*, 偏移点色偏*}},
    ...
}[, 左, 上, 右, 下])

参数及返回值

• 是否搜索多个结果
  • 布尔型，可选，这个标签设置为 true 会返回范围内所有匹配位置的一个表，格式为 {{x1, y1}, {x2, y2}, ...}，默认 false
• 最大结果数
  • 整数型，可选，当 find_all（是否搜索多个结果）标签设置为 true 的时候，这个表示最多返回结果数，最多可以设为 1000，默认 100
• 允许最多未命中数
  • 整数型，可选，可以允许最多的不匹配的点的数量，默认为 0，也就是全命中才算找到
• 起始点横坐标, 起始点纵坐标
  • 整数型，代表起始坐标，它并不是限制找色的范围为固定这一点，而仅仅是给偏移位置一个相对坐标，不理解就填 0, 0
• 起始点颜色
  • 整数型，代表需要搜索的那一点的颜色
• 起始点色偏
  • 整数型，需要搜索的颜色的最大色偏，大于 0xff000000 则为反匹配模式
• 偏移点横坐标*, 偏移点纵坐标*
  • 整数型，代表一个偏移位置坐标
• 偏移点颜色*
  • 整数型，代表偏移位置需要匹配的颜色
• 偏移点色偏*
  • 整数型，偏移位置的颜色的色偏，大于 0xff000000 则为反匹配模式
• 左, 上, 右, 下
  • 整数型，可选，搜索区域的左上角和右下角坐标，默认 全屏
• 横坐标, 纵坐标
  • 整数型，返回匹配色的第一个色的坐标，搜索失败返回 -1, -1

说明

使用色偏模式查找（模式匹配），获取区域中第一个完全匹配的多点颜色结构（模式）的位置。

备注

色偏（或偏色） 用于表示颜色偏差范围，一个颜色附带色偏是指该颜色的红、绿、蓝偏移范围内的所有颜色。
当 0x456789 色偏为 0x123456 的时候表示 0x456789 的红正负范围 0x12、绿正负范围 0x34、蓝正负范围 0x56，也就是其红色范围为 0x45 ± 0x12、绿色范围为 0x67 ± 0x34、蓝色的范围为 0x89 ± 0x56。
如下表所述，{0x456789, 0x123456} 表示从 0x333333 到 0x579BDF 之间所有的颜色。

负偏移	正偏移
0x45 - 0x12 = 0x33	0x45 + 0x12 = 0x57
0x67 - 0x34 = 0x33	0x67 + 0x12 = 0x9B
0x89 - 0x56 = 0x33	0x89 + 0x12 = 0xDF

示例

screen.find_color

x, y = screen.find_color({
  {  0,   0, {0xec1c23, 0x000000} },
  { 12,  -3, {0xffffff, 0x101010} },
  {  5, -18, {0x00adee, 0x123456} },
  { -1, -10, {0xffc823, 0x101001} },
  {  2, -34, {0xa78217, 0x101001} },
  { 12, -55, {0xd0d2d2, 0x101001} },
}, 0, 0, 100, 100)
--
--[[
  在左上为 0, 0 右下为 100, 100 的区域找到第一点与 0xec1c23 完全相似（色偏为 0）
  且它的相对坐标 (12, -3) 的位置的颜色与 0xffffff 的色偏小于 0x101010
  且它的相对坐标 (5, -18) 的位置的颜色与 0x00adee 色偏小于 0x123456
  且 …（后面的同理）都能匹配的那个点
--]]
--
-- 等效代码如下：
--
x, y = screen.find_color({
  { 509, 488, {0xec1c23, 0x000000} },
  { 521, 485, {0xffffff, 0x101010} },
  { 514, 470, {0x00adee, 0x123456} },
  { 508, 478, {0xffc823, 0x101001} },
  { 511, 454, {0xa78217, 0x101001} },
  { 521, 433, {0xd0d2d2, 0x101001} },
}, 0, 0, 100, 100)
--
--[[
  在左上为 0, 0 右下为 100, 100 的区域找到第一点与 0xec1c23 完全相似（色偏为 0）
  且它的相对坐标 (521-509, 485-488) 的位置的颜色与 0xffffff 的色偏小于 0x101010
  且它的相对坐标 (514-509, 470-488) 的位置的颜色与 0x00adee 色偏小于 0x123456
  且 …（后面的同理）都能匹配的那个点
--]]
--
-- 不换行无缩进就是这个效果：
x, y = screen.find_color({ {0,0,{0xec1c23,0x000000}},{12,-3,{0xffffff,0x101010}},{5,-18,{0x00adee,0x123456}},{-1,-10,{0xffc823,0x101001}},{2,-34,{0xa78217,0x101001}},{12,-55,{0xd0d2d2,0x101001}} }, 0, 0, 100, 100)
--
x, y = screen.find_color({  -- 反匹配演示，在 5C 主屏幕运行可获得结果
  { 516,  288, {0xffffff, 0x101010} },
  { 519,  286, {0xffffff, 0x101010} },
  { 521,  289, {0xffffff, 0x101010} },
  { 516,  296, {0xffffff, 0x101010} },
  { 522,  297, {0xffffff, 0x101010} },
  { 520,  295, {0xffffff, 0xff101010} },  -- 这一点颜色与 0xffffff 色差大于 0x101010 才匹配，下同
  { 515,  291, {0xffffff, 0xff101010} },
  { 518,  284, {0xffffff, 0xff101010} },
  { 523,  298, {0xffffff, 0xff101010} },
  { 514,  298, {0xffffff, 0xff101010} },
  { 514,  296, {0xffffff, 0xff101010} },
})  -- 不写区域参数表示全屏找
--
results = screen.find_color({  -- 范围匹配全输出演示
  {  527,  278, {0xde1d26, 0x101010} },
  {  524,  285, {0x007aff, 0x101010} },
  {  555,  292, {0xe4ddc9, 0x101010} },
  {  536,  314, {0xffde02, 0x101010} },
  {  502,  291, {0xffde02, 0x101010} },
  {  502,  283, {0xe4ddc9, 0x101010} },
  find_all = true,  -- 带这个标签将返回范围所有匹配的位置的一个表，格式为 { {x1, y1}, {x2, y2}, ... }
})  -- 不写区域参数表示全屏找

📲🌟 获取屏幕内容 (screen.image)

声明

屏幕内容 = screen.image([ 左, 上, 右, 下 ])

参数及返回值

• 左, 上, 右, 下
  • 整数型，可选，代表欲截取的屏幕区域，默认 全屏
• 屏幕内容 图片对象

说明

获取屏幕上部分区域的内容或全部内容。

性能

产生一个新的 图片对象。
不再使用该对象时请务必调用 image:destroy 方法，及时释放其占用的内存。

示例

screen.image

screen.image():save_to_album()  -- 全屏截图并保存到相册
--
screen.image():save_to_png_file("/var/mobile/1.png")  -- 全屏截图并保存到文件 /var/mobile/1.png
--
screen.image(100, 100, 200, 200):save_to_album()  -- 截取左上坐标为 100, 100 右下坐标为 200, 200 的屏幕区域内容，并保存到相册
--
pasteboard.write(screen.image(100, 100, 200, 200):png_data(), "public.png")  -- 截取左上坐标为 100, 100 右下坐标为 200, 200 的屏幕区域内容，并写入到剪贴板

📲 屏幕找图 (screen.find_image)

声明

横坐标, 纵坐标, 结果相似度 = screen.find_image(子图像[, 相似度, 左, 上, 右, 下])

参数及返回值

• 子图像
  • 图片对象
  • 文本型
    • 需要找的图片文件路径，如果不是合法路径则会以 字符串型 数据方式解析
  • 字符串型
    • 需要找的图片数据，可以是 png 或 jpeg 等格式
• 相似度
  • 整数型，可选，需要找的子图的相似度，取值范围 1 ~ 100，默认为 95
• 左, 上, 右, 下
  • 整数型，可选，搜索区域的左上角和右下角坐标，默认 全屏
• 横坐标, 纵坐标
  • 整数型，返回找到的子图左上角坐标，搜索失败返回 -1, -1
• 结果相似度
  • 整数型，返回找到的子图与传入 子图像 的相似度，取值范围 1 ~ 100，搜索失败返回 0

说明

在屏幕上寻找一个 子图像 的位置。
对 子图像 进行多比例缩放调整，缩放比例从 100% 至 20% 递减，以提高搜索的成功率。

局限性

如果需要做多分辨率兼容，建议在分辨率最小的设备上截图取样。大分辨率上截取的子图会无法在小分辨率设备上找到。

示例 1

screen.find_image

x, y = screen.find_image(  -- 原图位置 左上: 354, 274 | 右下: 358, 284
"\x89\x50\x4e\x47\x0d\x0a\x1a\x0a\x00\x00\x00\x0d\x49\x48\x44\x52\x00\x00\x00\x04\x00\x00\x00\x0a\x08\x02\x00\x00\x00\x1c\x99\x68\x59\x00\x00\x00\x61\x49\x44\x41\x54\x78\xda\x63\x78\xfd\xf4\xda\xff\xff\xff\xff\xfd\xfb\xf7\xed\xcb\x5b\x86\xf7\xaf\x1f\xfc\x87\x01\x86\x2f\x1f\x5f\x02\xa9\xef\xa7\xce\x7c\xdd\xb1\x9b\xe1\xe7\xf7\xcf\x40\xce\xeb\xb2\xea\x7b\xb2\x6a\x0c\x7f\xff\xfe\x01\x72\x9e\x78\x06\x82\x38\x20\xdd\xbf\x7e\xdd\x57\xd4\x82\x72\x7e\xdd\xba\x0d\x64\x41\x39\x08\xd3\x80\x38\x6b\xe3\x7f\x86\x2a\x30\x02\x72\x8c\xa6\x40\x39\x00\xd5\x7b\x5f\x2e\xfd\xba\xd5\x32\x00\x00\x00\x00\x49\x45\x4e\x44\xae\x42\x60\x82", 95, 0, 0, 639, 1135)

备注

在 Lua 源码中，字符串中 \x 开头，后面跟两位 16 进制数表示以该数字编码的单个字节。例如：\x58 表示 X 这个字符。

示例 2

screen.find_image

img = image.load_file("/var/mobile/1.png")
x, y = screen.find_image(img)      -- 在全屏范围内找图
x, y = screen.find_image(img, 85)  -- 在全屏范围内找图，相似度 85%

示例 3

screen.find_image

x, y = screen.find_image("/var/mobile/1.png", 95, 0, 0, 639, 1135)  -- 在指定区域找图

示例 4

screen.find_image

local img = image.load_file("/Applications/MobileSafari.app/AppIcon60x60@2x.png")
if img then
  x, y = screen.find_image(img, 80)  -- 在全屏范围内找图，相似度 80%
  if x ~= -1 then
    touch.tap(x, y)
  else
    sys.alert("没有在屏幕上找到 Safari 图标")
  end
else
  sys.alert("无法读取 Safari 图标")
end

📲 屏幕光学字符识别 (screen.ocr_text)

声明 1

结果文本列表, 结果详情表 = screen.ocr_text {
  left = 左, top = 上, right = 右, bottom = 下,
  languages = 语言列表,
  words = 备选词列表,
  confidence = 最低置信度,
  level = 识别等级,
  timeout = 超时时间
}

声明 2

结果文本列表, 结果详情表 = screen.ocr_text([ 识别等级, 超时时间 ])

声明 3

结果文本列表, 结果详情表 = screen.ocr_text(左, 上, 右, 下[, 识别等级, 超时时间])

参数及返回值

• 左, 上, 右, 下
  • 整数型，可选，识别区域的左上角和右下角坐标。默认 全屏
• 语言列表
  • 枚举型顺序表，可选，识别语言列表，默认为 { "en-US" }
    • 英文 en-US
    • 简体中文 zh-Hans
• 备选词列表
  • 文本型顺序表，可选，用于提高识别准确率。默认 { }
• 最低置信度
  • 整数型，可选，识别结果的最低置信度，置信度低于此值的可能结果会被排除。取值范围 0.0 ~ 1.0，默认为 0.0
• 识别等级 枚举型，可选
  • 0 表示精确识别，识别结果较为准确，但速度较慢，默认值
  • 1 表示快速识别，识别结果较为模糊，但速度较快
• 超时时间
  • 整数型，可选，超时时间，单位为毫秒。默认为 3000
• 结果文本列表
  • 文本型顺序表，从上至下的识别结果文本列表，未能在指定区域内识别到文本时返回空表
• 结果详情表
  • 顺序表，每个元素是一个 关联表，与 结果文本列表 中文本一一对应，包含以下字段：
    • center 顺序表，识别结果中心坐标 { x, y }
    • bounding_box 顺序表，识别结果边界框 { x1, y1, x2, y2 }
    • confidence 浮点型，识别结果置信度，取值范围 0.0 ~ 1.0
    • recognized_text 文本型，识别结果文本

结果详情表结构

{
  [1] = {
    confidence = 0.5,
    center = { [1] = 107, [2] = 289 },
    bounding_box = {
      [1] = 32,
      [2] = 276,
      [3] = 181,
      [4] = 303,
    },
    recognized_text = "Bluetooth",
  },
  [2] = {
    confidence = 1.0,
    center = { [1] = 337, [2] = 603 },
    bounding_box = {
      [1] = 31,
      [2] = 588,
      [3] = 644,
      [4] = 618,
    },
    recognized_text = "To pair an Apple Watch with your iPhone, go to the",
  },
  ...
}

说明

采用 Apple 提供的 Vision 框架，在屏幕或图像上进行文字识别，支持英文和简体中文。

备注

快速识别等级下，识别速度约为精确识别的 10 倍，但识别结果较为模糊，经常会出现识别错误的情况。

示例 screen.ocr_search

screen.ocr_search

screen.ocr_search = function (needle, level)
  if level == nil then
    level = 0
  end
  local center = nil
  local _, details = screen.ocr_text(level)
  for _, v in ipairs(details) do
    if v["recognized_text"] == needle then
      center = v["center"]
      break
    end
  end
  if center == nil then
    return -1, -1  -- not found
  end
  return center[1], center[2]
end

示例 screen.ocr_match

screen.ocr_match

screen.ocr_match = function (pattern, level)
  if level == nil then
    level = 0
  end
  local center = nil
  local _, details = screen.ocr_text(level)
  for _, v in ipairs(details) do
    if string.match(v["recognized_text"], pattern) then
      center = v["center"]
      break
    end
  end
  if center == nil then
    return -1, -1  -- not found
  end
  return center[1], center[2]
end

📲 Tesseract 屏幕光学字符识别 (screen.tess_ocr)

声明 1

require("image.tesseract")  -- 需要提前加载
--
识别结果, 结果详情 = screen.tess_ocr([{
  [lang = 字库名称,]
  [white_list = 白名单,]
  [black_list = 黑名单,]
  [left   = 左,]
  [top    = 上,]
  [right  = 右,]
  [bottom = 下,]
}])

声明 2

require("image.tesseract")  -- 需要提前加载
--
识别结果, 结果详情 = screen.tess_ocr([ 字库名称 ])

参数及返回值

• 字库名称
  • 文本型，可选，默认 "eng"
• 白名单
  • 文本型，可选，只允许展示的字符白名单
• 黑名单
  • 文本型，可选，只过滤的字符黑名单
• 左, 上, 右, 下
  • 整数型，可选，识别区域的左上角和右下角坐标，默认 全屏
• 识别结果 文本型
• 结果详情
  • 关联表，识别结果 的每个可见字符的位置描述

结果详情表结构

{
  [1] = {
    confidence = 96.23314666748,
    h = 20,
    x = 64,
    y = 35,
    w = 14,
    text = "7",
  },
  [2] = {
    confidence = 74.24723815918,
    h = 15,
    x = 81,
    y = 38,
    w = 5,
    text = "1",
  },
  ...
}

说明

• 白名单 和 黑名单 不可同时存在，优先使用 白名单。
• Tesseract OCR 字库可从 tesseract-ocr/tessdata 获取，也可以自行训练。
• 准备好字库文件，导入到字库文件到设备的 /var/mobile/Media/1ferver/tessdata 目录即可使用。

示例

screen.tess_ocr

require("image.tesseract")         -- 需要提前加载
--
text = screen.tess_ocr()           -- 默认为 "eng"，英文识别
--
text = screen.tess_ocr('chi_sim')  -- 简体中文识别
--
text = screen.tess_ocr {
  lang = "eng",                  -- 英文字库
  white_list = "0123456789",     -- 白名单
}
--
text = screen.tess_ocr {
  lang = "eng",                  -- 英文字库
  black_list = "abcdefghijk",    -- 黑名单
}
--
text = screen.tess_ocr {
  lang = "chi_sim",              -- 简体中文字库
  white_list = "0123456789.元",  -- 白名单
}

📲 屏幕二维码识别 (screen.qr_decode)

声明

识别结果文本, 结果详情表 = screen.qr_decode([ 超时时间 ])

参数及返回值

• 超时时间
  • 整数型，可选，超时时间，单位毫秒。默认 3000
• 识别结果文本
  • 文本型，未能在超时时间内识别到二维码时返回 nil
• 结果详情表 关联表
  • center 顺序表，识别结果中心在屏幕或图像上的坐标 { x, y }
  • bounding_box 顺序表，识别结果在屏幕或图像上的边界框 { x1, y1, x2, y2 }
  • confidence 浮点型，识别结果置信度，取值范围 0.0 ~ 1.0
  • payload 文本型，识别结果文本

说明

采用 Apple 提供的 Vision 框架，在屏幕或图像上进行二维码识别。
检测屏幕或图像上出现的第一个完整二维码，并进行解码。识别结果文本 为解码二维码得到的 UTF-8 文本内容。

示例：解码一个本地二维码图片文件

image:qr_decode

local img = image.load_file("/var/mobile/qr.png")
if img then
  local str = img:qr_decode()
  img:destroy()
  if str then
    sys.alert("识别成功\n识别结果是："..str)
  else
    sys.alert("识别失败")
  end
else
  sys.alert("图片文件加载失败，文件或许不存在")
end

示例：解码当前屏幕上显示的二维码

screen.qr_decode

local str = screen.qr_decode()
if str then
  sys.alert("识别成功\n识别结果是："..str)
else
  sys.alert("识别失败")
end

📲 屏幕矩形检测 (screen.detect_rectangles)

声明 1

矩形位置表, 结果详情表 = screen.detect_rectangles {
  left = 左, top = 上, right = 右, bottom = 下,
  minRatio = 最小宽高比,
  maxRatio = 最大宽高比,
  minSize = 最小尺寸比,
  quadTolerance = 最大倾角,
  confidence = 最低置信度,
  maxCount = 最大结果数,
  timeout = 超时时间
}

声明 2

矩形位置表, 结果详情表 = screen.detect_rectangles([ 最大结果数, 超时时间 ])

声明 3

矩形位置表, 结果详情表 = screen.detect_rectangles(左, 上, 右, 下[, 最大结果数, 超时时间])

参数及返回值

• 左、上、右、下
  • 整数型，可选，检测区域的左上角和右下角坐标。默认 全屏
• 最小宽高比、最大宽高比
  • 数值型，可选，识别到的矩形的短边与长边的比值，宽高比不在此范围内的矩形将被排除。取值范围 0.0 ~ 1.0，默认为 0.1、1.0
• 最小尺寸比
  • 数值型，可选，识别到的矩形的面积与屏幕或图像面积的比值，尺寸较小的矩形将被排除。取值范围 0.0 ~ 1.0，默认为 0.2
• 最大倾角
  • 数值型，可选，识别到的矩形的最大倾斜角度，倾斜角大于此值的可能矩形会被排除。取值范围 0.0 ~ 45.0，默认为 30.0
• 最低置信度
  • 数值型，可选，识别到矩形的最低置信度，置信度低于此值的可能矩形会被排除。取值范围 0.0 ~ 1.0，默认为 0.0
• 最大结果数
  • 整数型，可选，最多返回的矩形数量。默认为 1
• 超时时间
  • 整数型，可选，超时时间，单位为毫秒。默认为 3000
• 矩形位置表
  • 表型，返回的矩形位置表，每个元素是一个 数值型顺序表，包含八个 数值型 元素，分别对应识别到的矩形的四个顶点坐标，顺序为左上、右上、左下、右下
• 结果详情表
  • 顺序表，每个元素是一个 关联表，与 矩形位置表 中的元素一一对应，包含以下字段：
    • center 顺序表，识别结果中心在屏幕或图像上的坐标 { x, y }
    • bounding_box 顺序表，识别结果在屏幕或图像上的边界框 { x1, y1, x2, y2 }
    • confidence 浮点型，识别结果置信度，取值范围 0.0 ~ 1.0
    • payload 数值型顺序表，包含八个 数值型 元素，分别对应识别到的矩形的四个顶点坐标，顺序为左上、右上、左下、右下

结果详情表结构

{
  [1] = {
    confidence = 1.0,
    center = { [1] = 372, [2] = 643 },
    bounding_box = {
      [1] = 36,
      [2] = 414,
      [3] = 708,
      [4] = 872,
    },
    payload = {
      [1] = 35.81475187093,
      [2] = 572.14322209358,
      [3] = 548.85265231133,
      [4] = 413.79873716831,
      [5] = 139.88665491343,
      [6] = 872.24944245815,
      [7] = 707.94005692005,
      [8] = 675.78785139322,
    },
  },
  ...
}

说明

采用 Apple 提供的 Vision 框架，检测屏幕或图像上的八自由度矩形（四边形）。

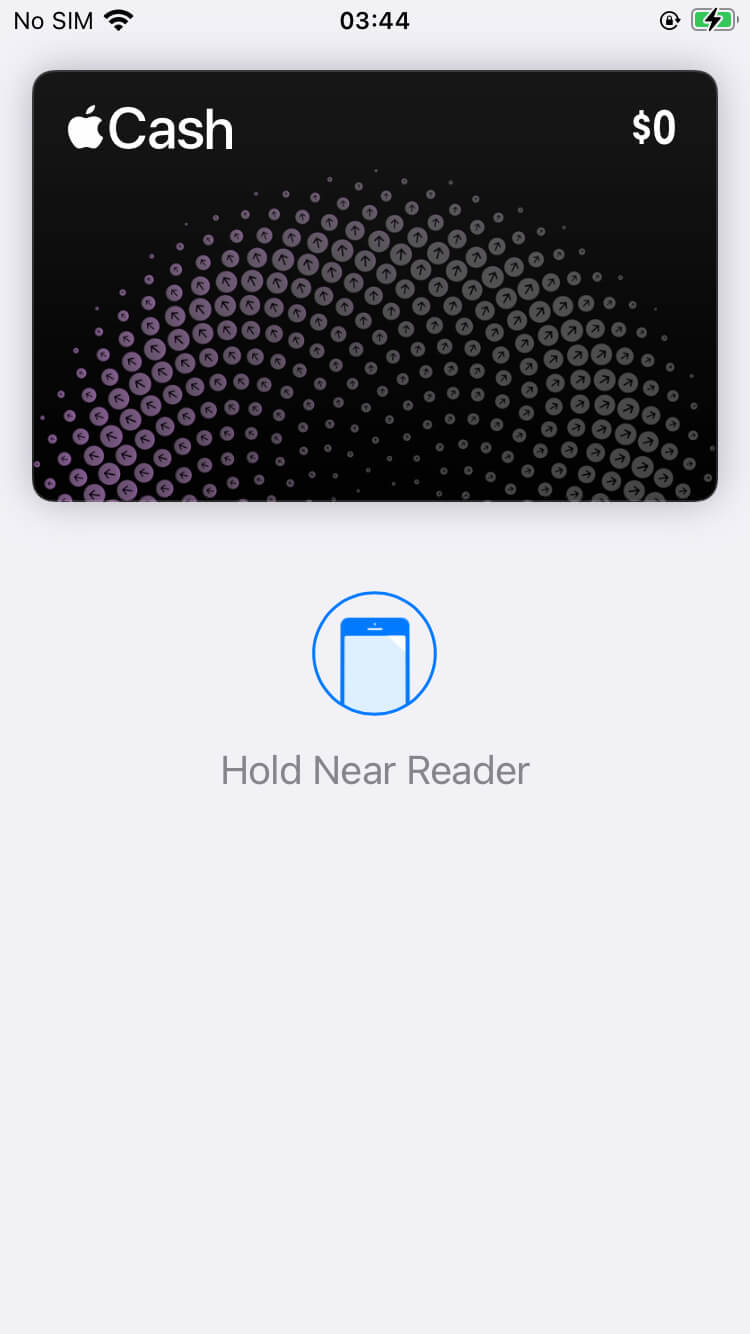

示例：截取屏幕上的卡片并保存到相册

screen.detect_rectangles

rects, details = screen.detect_rectangles()
if #rects > 0 then
  local box = details[1].bounding_box
  screen.image(box[1], box[2], box[3], box[4]):save_to_album()
end
